Apantallar guitarra

Apantallar guitarra

Apantallar un guitarra eléctrica trata de crear un protección para que ninguna señal externa entre en la señal y fabrique ruido. A través de una jaula de Faradays, jaula casi hermética que impide la entrada de señales.


MATERIALES NECESARIOS

• Bandas de aluminio autoadesibo
• Estaño
• Soldador
• Cable apantallado

Primero quitaremos todos los cables, antes habiéndonos hecho un esquema, del circuito, también quitaremos, las pastillas y los potenciometros y selectores.
Ahora tendremos, que utilizar la banda de aluminio autoadesible.


Con la cinta de aluminio cubriremos las paredes que han quedado descubiertas.

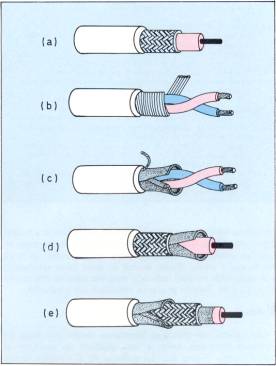

Ahora entra en juego el cable apantallado, en cuanto a cables apantallados hay muchos tipos:








Nosotros utilizaremos el cable (b), el cual tiene dos señales, y luego recubierto por una malla metálica, bien de aluminio o de cobre.

Armaremos todo el cableado y lo uiremos en un punto la malla metálica con la banda de aluminio, repetiremos esto con cada cacho de cable por pequeño que sea.



Por ultimo pondremos mas banda de aluminio en el golpeador si es necesario y lo uniremos con el resto del apantallado.


Cable apantallado

Se llama cable apantallado a un tipo de cable recubierto por una malla o un tubo metálico, que actúa de jaula de Faraday para evitar el cople de ruidos y otras interferencias, tanto del entorno hacia el cable, como del cable al entorno.

La pantalla no tiene por que ser única, y un cable puede contener en su interior varios conductores apantallados, para evitar diafonía entre ellos.

No se debe confundir el cable apantallado con el cable coaxial, ya que este último es una línea de transmisión caracterizada por su impedancia característica, constante de propagación, etc; mientras que el cable apantallado no lo es.

• Para que la pantalla sea efectiva debe conectarse a masa sólo en un extremo del cable, para evitar que por ella circule corriente que podría acoplarse a los hilos de señal, produciendo un efecto contraproducente. Esta es otra diferencia con el coaxial, en el cual sí debe conectarse.

Los cables de conexión de los micrófonos en equipos de audio son cables apantallados que evitan que los ruidos (eléctricos) ambientales se acoplen a la entrada del amplificador. Los cables antiparasitarios de los automóviles, también lo son, pero, en este caso, lo que se trata de evitar es la radiación producida por los pulsos de alta corriente de la bobina de encendido.




Imagenes extraidas de un post de Frasco de guitarristas.info
